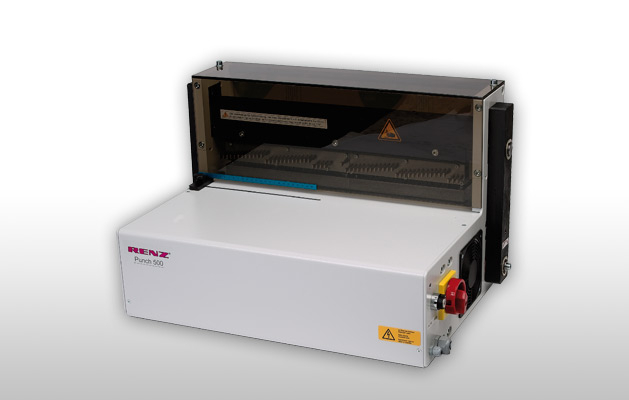

Perforadora profesional de gran resistencia. Máquina muy versátil para todo tipo de perforación en producción de libros y calendarios.

  • Matrices de perforado para todo tipo de Ring Wire, canutillo plástico, espiral plástico y calendarios
  • Matrices profesionales personalizadas para Punch 500 ES o Punch 500 HD disponibles a petición
  • Cambio rápido de matriz
  • Matrices partidas de dos piezas para libros y calendarios
  • QSA (Ajuste rápido de tamaño) que proporciona gran flexibilidad para diferentes formatos de papel(1)
  • Perforación de una amplia variedad de materiales mixtos
  • Alimentación de papel en horizontal
Máximo:
Anchura

Anchura
500 mm

Perfora hasta <sup>(1)</sup>

Perfora hasta (1)
4.0 mm

Salida:
Ciclos mecánicos por hora

Ciclos mecánicos por hora
3,000

N.º máx. de hojas perforadas por hora

N.º máx. de hojas perforadas por hora
36.000

Todos los rendimientos de producción se basan en el uso de papel de 80 g/m2 y pueden variar en función del tipo de producto, el entorno de trabajo y el operario.

(1) Depende del tipo de matriz.

Las matrices estándares de perforado(A) con una anchura de trabajo de 500 mm sirven para la serie Punch 500. Se pueden fabricar matrices(B) de perforado profesionales con patrones estándares o personalizados. También es posible añadir un tope trasero ajustable. Estas matrices solo sirven para los modelos Punch 500 ES y Punch 500 HD.

Con las matrices partidas de dos piezas con media luna, se pueden perforar libros en bloque y calendarios sin tener que invertir en una segunda matriz. La tecnología QSA (Ajuste rápido de tamaño) hace posible anular punzones sin necesidad de extraer la matriz.(1)

Los modelos Punch 500 ES y Punch 500 HD están equipados con ejes excéntricos. Esta característica permite instalar todas las matrices de la perforadora Punch 500 de la gama Estándar y Profesional, las cuales se pueden afilar varias veces.

El microinterruptor es un sensor que activa automáticamente la perforadora cuando se inserta el papel en la ranura de la matriz. Está disponible en los modelos Punch 500 ES y Punch 500 HD para mejorar la eficiencia del flujo de trabajo.

Mesa de organización: Soporte y mesas de organización opcionales para mejorar la salida y el flujo de trabajo del producto. Punch 500 y Punch 500 ES requieren el soporte (C) y las mesas de organización (D). Punch 500 HD requiere las mesas de organización (D).

Ciclos mecánicos por hora 3,000
Anchura mín. de perforación 60 mm with foot pedal
105 mm with micro switch
Anchura máx. de perforación 500 mm
Longitud mín. sin perforar 70 mm with foot pedal
110 mm with micro switch
Longitud máx. sin perforar 800 mm
Grosor máx. de perforación 4 mm (1)
Funcionamiento de perforación Microinterruptor o pedal
Matrices de perforado disponibles 3:1, Ring Wire 2:1, calendario, espiral plástico, canutillo plástico
Tipo de matriz Estándar, Profesional
Punzones seleccionables (QSA) Matrices estándares: No
Matrices profesionales: Opcional
Matrices personalizadas Matrices estándares: No
Matrices profesionales: Sí
Profundidad de margen variable Matrices estándares: No
Matrices profesionales: Opcional
Tiempo de cambio de matriz 3 min
Dimensiones de la máquina L. × An. × Al. 670 x 450 x 400 mm
Peso de la máquina 112 kg (2)
Dimensiones del embalaje L. × An. × Al. 900 × 670 × 680 mm
Peso de la máquina con embalaje 174 kg (2)
Requisitos eléctricos 3/N/PE~400/230V 50Hz / 3,5kW
3/PE~200/115V 60Hz / 3,5kW

Es posible que se realicen modificaciones técnicas sin previo aviso. 1 mm = 10 hojas de papel (de 80 g/m2). Todos los rendimientos de producción se basan en el uso de papel de 80 g/m2 y pueden variar en función del tipo de producto, el entorno de trabajo y el operario.

(1) Depende del tipo de matriz.
(2) Peso sin incluir la matriz.
